Параметры резьбы по ГОСТ 632 "Трубы обсадные и муфты к ним".

Параметры треугольной резьбы приведены на рисунке 3 и в таблице 3.

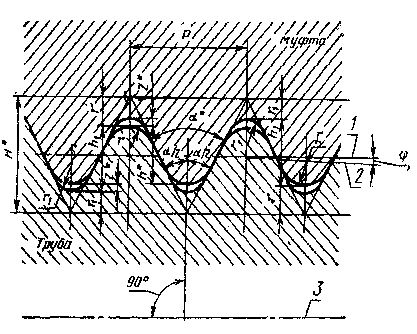

Рис. 3 1- линия, параллельная оси резьбы, 2 - линия среднего диаметра резьбы, 3 - ось резьбы.

Параметры треугольной резьбы по ГОСТ 632-80. Таблица 3

Параметры резьбы

Значения

Допуски

P - шаг резьбы 3.175 мм ±0.075 мм на длине 25,4 мм ±0.150 мм на всей длине
H - высота исходного профиля 2.750 мм
h1 - высота профиля 1.810 мм +0.05 -0.10 мм
h - рабочая высота профиля 1.734 мм
a - угол профиля 60°
a/2 - угол наклона стороны профиля 30° ± 1° 15'
r - радиус закругления вершины профиля 0.508* мм +0.045* мм
r1 - радиус закругления впадины профиля 0.432* мм -0.045* мм
z - зазор 0.076 мм
j - угол уклона 1° 47' 24''
2*tg j - конусность 1:16 +0.36 мм для
-0.22 мм труб
+0.22 мм для
-0.36 мм муфт

Примечания к табл.3:

1) шаг резьбы P измеряется параллельно оси резьбы трубы и муфты; 2) отклонения по шагу резьбы на длине, не превышающей 25.4 мм, допускаются для расстояния между любыми двумя витками полной резьбы; при расстоянии между витками более 25.4 мм допускается увеличение отклонений пропорционально увеличению расстояния, но не свыше указанных в таблице для всей длины резьбы; 3) предельные отклонения по половине угла профиля относятся к углу между стороной профиля и перпендикуляром к оси резьбы трубы и муфты; 4) предельные отклонения конусности (отклонения от разности двух диаметров) приняты на длине резьбы 100 мм и относятся к среднему диаметру резьбы трубы и муфты, а также к наружному диаметру резьбы трубы и внутреннему диаметру резьбы муфты; 5) предельные отклонения величины радиусов r и r1 даны для проектирования и изготовления резьбообразующего инструмента.

Параметры трапецеидальной резьбы приведены на рисунке 4 и в таблице 4

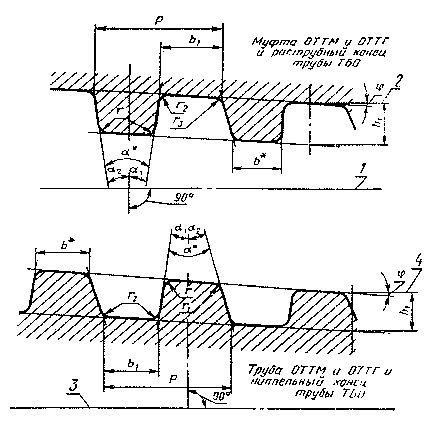

Рис. 4 1- ось резьбы муфты ОТТМ и ОТТГ и раструбного конца трубы ТБО; 2 - линия, параллельная оси резьбы муфты ОТТМ, ОТТГ и раструбного конца трубы ТБО; 3 - ось резьбы трубы ОТТМ, ОТТГ и ниппельного конца трубы ТБО; 4 - линия, параллельная оси резьбы трубы ОТТМ и ОТТГ и ниппельного конца трубы ТБО.

Параметры трапецеидальной резьбы по ГОСТ 632-80. Таблица 4

Параметры резьбы

Значения

Допуски

P - шаг резьбы 5.08 мм ±0.05 мм на длине 25,4 мм ±0.10 мм на всей длине
h1 - высота профиля 1.60 мм ±0.03 мм
a - угол профиля 13°
a1 - угол наклона стороны профиля ±1° (Исп. А) ±1°30' (Исп. Б)
a2 - угол наклона стороны профиля 10° ±1° (Исп. А) ±1°30' (Исп. Б)
b - ширина вершины профиля 2,29 мм
b1 - ширина впадины профиля 2.43 мм +0,05 мм
r - радиус скругления профиля 0,20 мм +0.05* мм
r2 - радиус скругления профиля 0,50 мм --0.05* мм
r3 - радиус скругления профиля 0,80 мм -0.05* мм
j - угол уклона 1° 47' 24''
2*tg j - конусность 1:16 +0.25 мм для трубы (Исп.А)
-0.25 мм для муфты (Исп.А)
+0.30 мм
-0.20 мм
для труб (Исп.Б)
+0.20 мм
-0.30 мм
для муфт (Исп.Б)

Примечания к табл.4:

1) шаг резьбы P измеряется параллельно оси резьбы трубы и муфты; 2) все предельные отклонения на элементы профиля резьбы, за исключением предельных отклонений на углы наклона сторон и высоту профиля, даны для проектирования и изготовления резьбообразующего инструмента и контролю не подвергаются; 3) предельные отклонения шага резьбы на длине, не превышающей 25.4 мм, допускаются для расстояния между любыми двумя витками полной резьбы; при расстоянии между витками более 25.4 мм допускается увеличение отклонений пропорционально увеличению расстояния, но не свыше указанных в таблице для всей длины резьбы с полным профилем; 4) предельные отклонения конусности (отклонения от разности двух диаметров) приняты на длине резьбы 100 мм и относятся к среднему диаметру резьбы трубы и муфты, а также к наружному диаметру резьбы трубы и внутреннему диаметру резьбы муфты.
